EK固定侧丝杆支撑座


	产品名称：	EK固定侧丝杆支撑座
	产品品牌：	台湾TBI滚珠丝杆
	产品型号：	EK固定侧
	产品内径：	5-20（mm）
	产品外径：	36-95（mm）
	产品高度：	21-58（mm）

产品说明

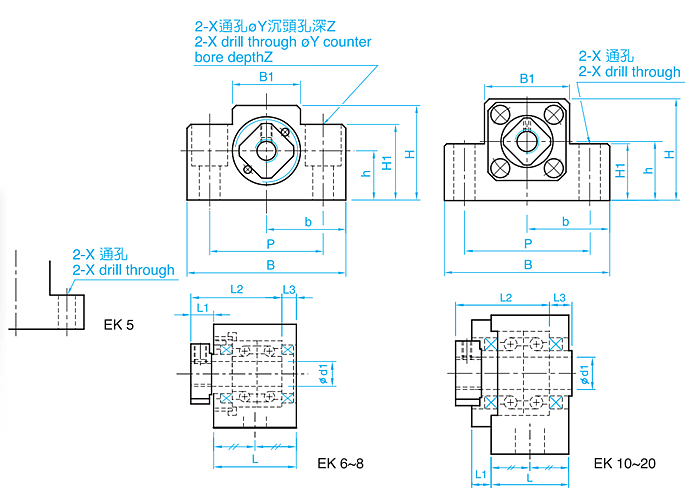

EK固定侧丝杆支撑座外型尺寸：

单位：mm

型号 Model No.	d1	L	L1	L2	L3	B	H	b	h	B1	H1	P	X	Y	Z
EK5	5	16.5	5.5	18.5	3.5	36	21	18	11	20	8	28	4.5	-	-
EK6	6	20	5.5	22	3.5	42	25	21	13	18	20	30	5.5	9.5	11
EK8	8	23	7	26	4	52	32	26	17	25	26	38	6.6	11	12
EK10	10	24	6	29.5	6	70	43	35	25	36	24	52	9	-	-
EK12	12	24	6	29.5	6	70	43	35	25	36	24	52	9	-	-
EK15	15	25	6	36	5	80	49	40	30	41	25	60	11	-	-
EK20	20	42	10	50	10	95	58	47.5	30	56	25	75	11	-	-

TBI滚珠丝杠轴端加工尺寸（采用EK固定侧）：

单位：mm

型号 Model No.	丝杠轴外径d	轴承部轴外径A	B	E	F	M	S
EK6	8	6	4	28	8	M6×0.75	8
EK8	10/12	8	6	32	9	M8×1	10
EK10	12/14/15	10	8	36	15	M10×1	11
EK12	14/15/16	12	10	36	15	M12×1	11
EK15	18/20	15	12	47	20	M15×1	13
EK20	25/28/30	20	17	62	25	M20×1	17
